Forgiati per attrezzature petrolchimiche: Ruota a catena + albero trasversale a doppio nucleo, il protettore di situazioni di carichi pesanti e corrosione!
Forgiati per attrezzature petrolchimiche: Ruota a catena + albero trasversale a doppio nucleo, il protettore di situazioni di carichi pesanti e corrosione!
Nel processo di produzione petrolchimica, le apparecchiature devono resistere a condizioni estreme come alte temperature, alta pressione, forte corrosione e urti con carichi pesanti per un periodo prolungato. Il funzionamento stabile del sistema di trasmissione determina direttamente la continuità e la sicurezza della produzione. La ruota dentata, in quanto componente fondamentale per il trasporto dei materiali e la trasmissione delle apparecchiature, e l'albero trasversale, in quanto mozzo chiave per la trasmissione universale, si affidano entrambi all'elevata resistenza, tenacità e resistenza alla corrosione dei pezzi forgiati per diventare "componenti fondamentali" indispensabili degli impianti petrolchimici. Molti responsabili degli acquisti e team operativi delle aziende chimiche si chiedono spesso: perché le ruote dentate per catene e gli alberi trasversali per applicazioni petrolchimiche devono essere selezionati come pezzi forgiati? In che modo forgiati di alta qualità possono consentire a questi due componenti di resistere a condizioni difficili? Come dovrebbero essere selezionati diversi scenari petrolchimici? Questo articolo analizza i ruoli chiave delle ruote dentate per catene e degli alberi trasversali per apparecchiature petrolchimiche da tre dimensioni: valore fondamentale, vantaggi di processo e linee guida per la selezione.

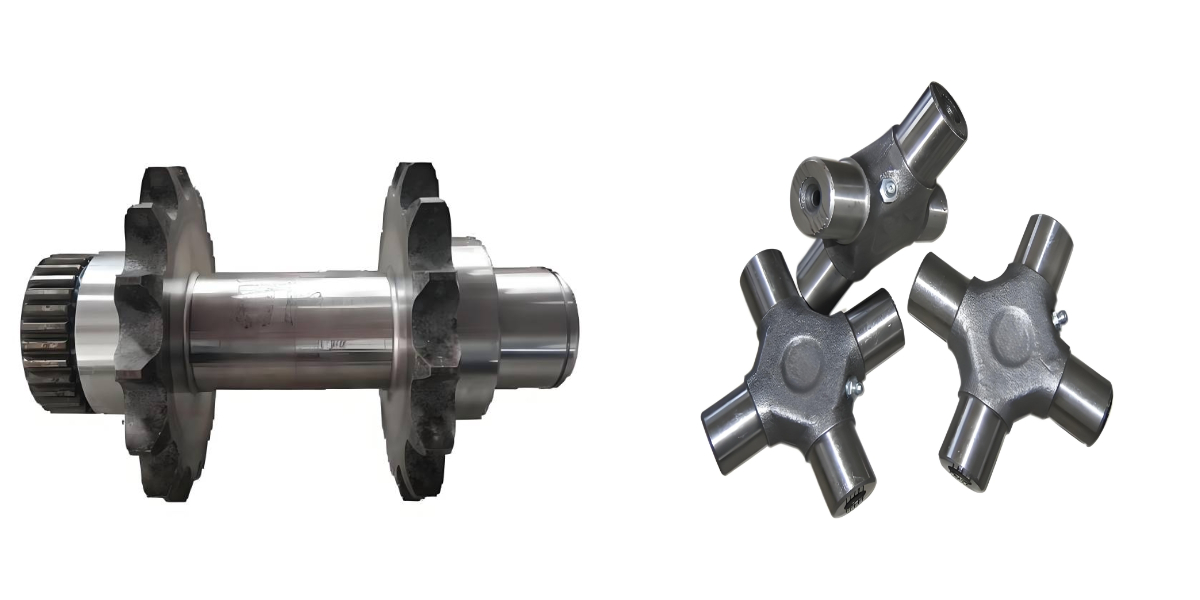

I. Potenziamento della forgiatura: ruota dentata e albero trasversale, la "combinazione d'oro" della trasmissione petrolchimica
Nella catena di trasmissione della produzione petrolchimica, la ruota dentata è responsabile dell'azionamento di apparecchiature chiave come nastri trasportatori e miscelatori, mentre l'albero trasversale è responsabile della trasmissione di potenza e della compensazione angolare in diversi sistemi di alberi. Entrambi devono resistere contemporaneamente a carichi pesanti, corrosione e alte temperature. La forgiatura è la garanzia fondamentale per un funzionamento stabile a lungo termine:
1. Forgiati per ruote dentate petrolchimiche: l'"ingranaggio di potenza" per il trasporto dei materiali e la trasmissione delle attrezzature
In ambito petrolchimico, le ruote dentate sono ampiamente utilizzate nei trasportatori a raschiatore, negli elevatori a tazze, nei trasportatori a catena, ecc. Devono resistere costantemente all'abrasione dei materiali, alla trazione con carichi pesanti e all'erosione degli agenti chimici. La qualità delle loro forgiature influisce direttamente sull'efficienza del trasporto e sulla durata delle apparecchiature:
Utilizzando acciaio legato ad alta resistenza 20CrMnTi, 42CrMo, ecc. per la forgiatura a stampo, tramite forgiatura ad alta temperatura da 1100-1200℃ + più passaggi di forgiatura fine, la grana del metallo è fine e uniforme, con una densità del 99,9%, eliminando completamente pori, fori di sabbia, ecc., con resistenza alla trazione di oltre 1000 MPa e limite di snervamento ≥ 800 MPa, in grado di sopportare facilmente il carico di trazione di decine di migliaia di tonnellate di materiale trasportato;
La superficie del dente è sottoposta a trattamento di cementazione + tempra, con durezza di HRC58-62, la resistenza all'usura è più di tre volte superiore a quella delle fusioni ordinarie, con un tasso di usura della superficie del dente controllato entro 0,05 mm/1000 ore, una durata fino a 8-10 anni, che è 2 volte superiore a quella delle fusioni, riducendo le perdite per tempi di fermo causate da frequenti sostituzioni;
Per gli ambienti corrosivi petrolchimici, la superficie è trattata con zincatura + passivazione, spruzzatura di rivestimenti anticorrosivi, ecc., con resistenza alla corrosione in nebbia salina di oltre 1500 ore, eccellente resistenza alla corrosione acida e alcalina (valore pH 2-12), adatta per scenari di estrazione di petrolio greggio, raffinazione, trasporto di materie prime chimiche, ecc.

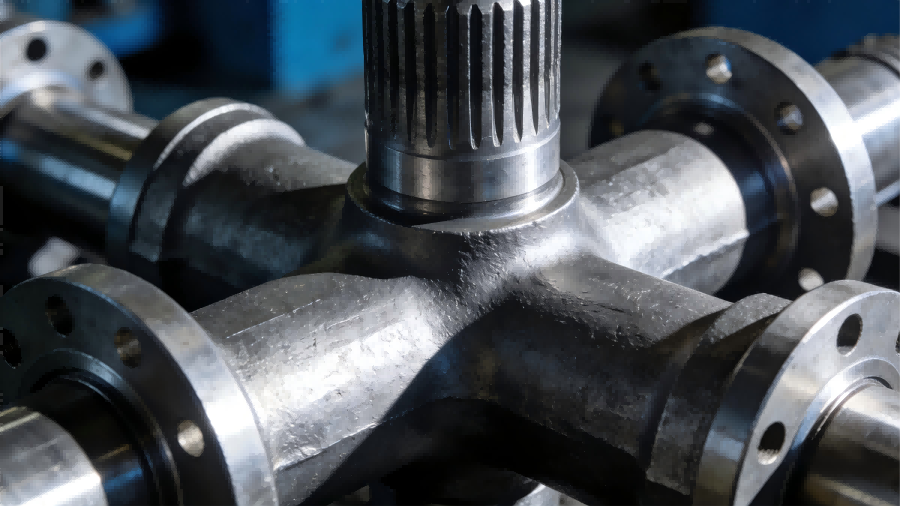

2. Forgiati di alberi trasversali petrolchimici: il "mozzo flessibile" della trasmissione universale
L'albero trasversale è il componente principale dei giunti universali nelle pompe petrolchimiche, nei compressori, nei ventilatori, ecc. e deve ottenere una trasmissione precisa della potenza a diverse angolazioni, ammortizzando al contempo le vibrazioni e le deviazioni di coassialità durante il funzionamento. Le prestazioni della forgiatura determinano la stabilità della trasmissione del sistema di alberi:
Utilizzo di acciaio legato 35CrMo, 40CrNiMoA per forgiatura integrata, evitando debolezze strutturali causate dalla saldatura, con resistenza alla trazione di oltre 1100 MPa, durata alla fatica torsionale di 10⁷ cicli, in grado di resistere all'impatto di coppia ad alta velocità ad alte temperature (≤450℃), alte pressioni (≤30MPa);
La superficie del collo dell'albero è sottoposta a trattamento di tempra + rettifica, con rugosità Ra≤0,8μm, tolleranza dimensionale controllata entro ±0,03mm, combinata con cuscinetti a rulli ad aghi ad alta precisione, l'efficienza di trasmissione è superiore al 99%, riducendo la perdita di potenza, adatta ai requisiti di funzionamento ad alta frequenza delle apparecchiature petrolchimiche; Ottimizza la struttura per diverse condizioni di lavoro: le forgiature dell'albero trasversale degli impianti di raffinazione e chimici adottano una struttura cava, riducendo il peso del 15% e migliorando le prestazioni di dissipazione del calore; le forgiature dell'albero trasversale delle piattaforme petrolifere offshore sono realizzate in acciaio inossidabile resistente alla corrosione dell'acqua di mare, combinato con la tecnologia di protezione catodica, prolungando la durata anticorrosione di 3 volte.
3. Sinergia: creare un "ciclo di trasmissione senza errori"
L'abbinamento delle prestazioni della ruota dentata e dei pezzi forgiati dell'albero trasversale costituisce il "circuito di sicurezza della trasmissione" dell'attrezzatura petrolchimica: l'effetto ammortizzante e di smorzamento delle vibrazioni dell'albero trasversale può ridurre l'impatto sulla ruota dentata durante la trasmissione di potenza e ridurre il rischio di usura e frattura della superficie dei denti; mentre l'elevata resistenza all'usura della ruota dentata può ricevere stabilmente la potenza trasmessa dall'albero trasversale, garantendo un trasporto continuo e ininterrotto dei materiali e la guida dell'attrezzatura, riducendo il tasso di guasto del sistema di trasmissione del dispositivo petrolchimico a meno dello 0,1% e creando una linea di difesa per la produzione continua.
II. Processo di forgiatura: il "codice di resistenza alla costruzione" delle forgiature di ruote dentate e alberi trasversali
Le rigide condizioni di lavoro petrolchimiche determinano che la ruota della catena e l'albero trasversale debbano adottare la tecnologia di forgiatura anziché quella di fusione o stampaggio. I vantaggi principali si riflettono in tre punti:
Resistenza e tenacità duplici eccellenze, resistenti a carichi estremi: il processo di forgiatura fa sì che le linee di flusso delle fibre metalliche siano distribuite continuamente lungo la direzione della forza del componente, rispetto alle fusioni, la resistenza alla trazione è aumentata del 40%-60%, la tenacità all'impatto (αk) raggiunge oltre 90J/cm², il che può evitare efficacemente fratture e deformazioni ad alta temperatura e alta pressione - questo è fondamentale per le parti di concentrazione delle sollecitazioni come la radice del dente della ruota della catena e il collo dell'albero dell'albero trasversale;
Resistenza all'usura e alla corrosione, prolungamento della durata utile: materiali in lega di acciaio di alta qualità combinati con processi compositi quali cementazione, nitrurazione e rivestimenti anticorrosivi, la resistenza all'usura e alla corrosione dei pezzi forgiati supera di gran lunga quella delle fusioni e può funzionare in ambienti difficili come petrolio greggio, mezzi acido-base e vapore ad alta temperatura, riducendo la frequenza e i costi di manutenzione;
Precisione dimensionale, forte adattabilità: la tecnologia di forgiatura di precisione realizza una "formazione di forma quasi netta", la precisione della forma dei denti della ruota dentata raggiunge l'ottavo standard GB/T 1244-2016, l'errore di rotondità del collo dell'albero trasversale è ≤ 0,01 mm, non è necessaria una grande quantità di lavorazioni successive, può essere assemblato direttamente, evitando vibrazioni, rumore e maggiore usura causati dal gioco non corrispondente.
III. Guida alla selezione: 3 punti chiave per la selezione di ruote per catene petrolchimiche e forgiati per alberi trasversali
Per gli acquirenti e i team operativi delle aziende petrolchimiche, per selezionare la ruota dentata e l'albero trasversale forgiati più adatti è necessario che siano abbinati con precisione alle specifiche condizioni di lavoro e che si concentrino su tre punti:
Verificare le qualifiche di processo e di prova: scegliere preferibilmente fornitori che adottano la forgiatura a stampo + la forgiatura con martello elettroidraulico e richiedere loro di fornire rapporti di prova completi: rapporti di analisi dei materiali, test a ultrasuoni (UT), test con particelle magnetiche (MT) e test penetranti (PT), assicurando che non vi siano crepe, inclusioni o difetti di porosità all'interno dei pezzi forgiati, con un tasso di qualificazione del 99,8% o superiore; allo stesso tempo, confermare che i prodotti siano conformi agli standard del settore quali GB/T 3077 (standard per acciaio strutturale legato), HG/T 20644 (standard per la forgiatura di apparecchiature chimiche) o API (standard dell'American Petroleum Institute).
Abbinare le condizioni di lavoro al materiale e alla struttura:
Scenari ad alta temperatura (come gli impianti di cracking catalitico): le forgiature della ruota della catena e dell'albero trasversale sono tutte selezionate in lega di acciaio resistente al calore (come 30Cr2Ni2Mo), con una resistenza alla temperatura di oltre 500℃, evitando lo scorrimento ad alta temperatura;
Scenari di corrosione (come la desalinizzazione dell'acqua di mare, processi chimici acido-base): selezionare acciaio inossidabile (acciaio duplex 316L, 2205) o forgiati in lega Hastelloy, combinati con rivestimenti anticorrosione, che ne migliorano la capacità anticorrosione;
Scenari di carico pesante (come grandi trasportatori raschiatori): selezionare forgiati in lega di acciaio ad alta resistenza 42CrMo, 40CrNiMoA, che rafforzano la durezza della superficie del dente e la resistenza del collo dell'albero, migliorando la resistenza agli urti. Concentrarsi sulla capacità produttiva e sui casi del produttore: dare priorità alla scelta di fornitori con una catena industriale completa (fusione - forgiatura - trattamento termico - finitura), garantendo la coerenza dei materiali e la stabilità del processo; prestare particolare attenzione alla presenza di casi di cooperazione del produttore con grandi aziende petrolchimiche come Sinopec, CNOOC e CNOOC e alla verifica dei prodotti in condizioni di lavoro reali per oltre 5 anni; allo stesso tempo, confermare le loro capacità di personalizzazione, che possono adattare la struttura e il processo di forgiatura in base ai modelli di apparecchiature e ai parametri delle condizioni di lavoro e soddisfare i requisiti di apparecchiature non standard.
IV. Tendenze del settore: l'ammodernamento dell'industria petrolchimica guida l'evoluzione delle forgiature verso "alta precisione, alta tecnologia"
Con la trasformazione dell'industria petrolchimica verso un'industria "su larga scala, intelligente ed ecologica", si prevede che il mercato cinese dei pezzi fucinati per il settore petrolchimico supererà i 50 miliardi di yuan entro il 2025. La domanda di pezzi fucinati per trasmissioni di base, come pulegge per catene e alberi trasversali, continua a crescere. Il settore presenta tre principali tendenze di miglioramento:
Precisione: attraverso la tecnologia dei gemelli digitali per simulare il processo di forgiatura, ottimizzare la forma dei denti delle ruote dentate e la struttura degli alberi trasversali, e la precisione dimensionale raggiunge il livello micrometrico, migliorando l'efficienza della trasmissione del 3%-5%;
Resistenza alla corrosione: sviluppo di nuovi materiali in lega resistenti alla corrosione (come leghe a base di nichel, leghe di titanio), combinati con processi anticorrosione avanzati, prolungando di oltre il 50% la durata dei pezzi forgiati in ambienti corrosivi estremi;
Intelligenza: impianto di microsensori all'interno dei pezzi forgiati per ottenere il monitoraggio in tempo reale di temperatura, sollecitazioni, usura, ecc., allerta precoce dei rischi di guasto, riduzione dei costi di esercizio e manutenzione e soddisfazione dei requisiti di gestione intelligente delle apparecchiature petrolchimiche.
Attualmente, le ruote per catene petrolchimiche nazionali e le forgiature per alberi trasversali hanno raggiunto una sostituzione delle importazioni pari o superiore al 90% e alcuni prodotti di fascia alta hanno raggiunto livelli avanzati a livello internazionale, diventando la scelta preferita dalle aziende petrolchimiche per ridurre i costi e aumentare l'efficienza.
Riepilogo
I pezzi fucinati per le ruote a catena e gli alberi trasversali delle apparecchiature petrolchimiche sono i "due nuclei" del sistema di trasmissione: il primo guida il funzionamento efficiente delle apparecchiature e il trasporto stabile del materiale, il secondo garantisce una trasmissione precisa della potenza e la sicurezza e stabilità del sistema di alberi. Le caratteristiche di forgiatura di alta qualità di questi due tipi determinano direttamente la continuità, la sicurezza e l'economia della produzione petrolchimica. Nel settore petrolchimico sempre più esigente, la scelta di forgiati di alta qualità adatti agli scenari è diventata la chiave per migliorare la competitività fondamentale delle imprese.
Se desiderate approfondire le soluzioni personalizzate per ruote dentate per catene petrolchimiche e forgiati per alberi trasversali, i casi di adattamento per diverse condizioni di lavoro o ottenere la tabella comparativa dei parametri tecnici o la guida alla selezione dei materiali anticorrosione, non esitate a contattarci! Vi forniremo prodotti forgiati di alta qualità e un supporto tecnico professionale conforme agli standard del settore.
